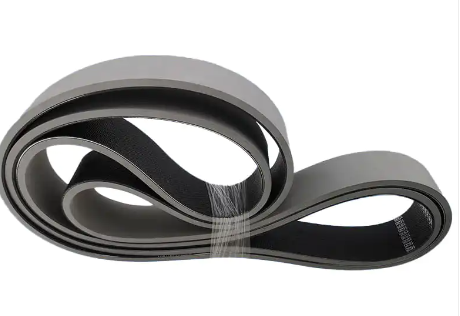

V oblasti modernej výroby strojov na spracovanie dreva, výkon prenosového systému priamo ovplyvňuje účinnosť výroby a kvalitu výrobkov. Vďaka svojim jedinečným charakteristikám „nízkeho predĺženia vysokého ťahu“, prstencový gumový plochý pás sa stáva kľúčovou súčasťou na zlepšenie výkonu strojov na spracovanie dreva.
Požiadavky pre prenosové systémy strojov na spracovanie dreva
Stroje na spracovanie dreva (napríklad píliace stroje, plavky, sanders atď.) Zvyčajne pracujú za mimoriadne tvrdých podmienok:
Vysokorýchlostná prevádzka: Rýchlosť vretena vo všeobecnosti dosahuje 2000-5 000 ot./min.
Vplyv s veľkým zaťažením: Zmeny nepravidelného zaťaženia pri rezaní dreva
Nepretržitá prevádzka: práca 8-12 hodín denne bez prerušenia
Drsné prostredie: veľa drevených lupienkov a prachu a zmeny teploty a vlhkosti
Tradičné prenosové pásy (ako sú trojuholníkové pásy) sú náchylné na predĺženie a deformáciu, sklz a zlomeninu za týchto pracovných podmienok, čo vedie k zníženej presnosti spracovania, zvýšenej spotrebe energie a častej údržbe. Výskyt prstencového gumového plochého pásu dokonale rieši tieto body bolesti.
Štyri základné technické výhody plochého pásu prsteňa
- Ultra nízka predĺženie (dynamické predĺženie <1%)
Prijať trojvrstvový dizajn kompozitnej štruktúry:
Vrstva jadra: Vysoký modul polyesterové vodiče sú usporiadané v 45 ° krížové usporiadanie, aby sa zabezpečila radiálna stabilita
Prechodná vrstva: špeciálne formulovaný neoprén na zvýšenie väzby medzivrstvami
Povrch: NR Gumy odolná voči opotrebovaniu, povrch s textúrou proti skĺznutiu
Táto štruktúra zaisťuje, že predĺženie je kontrolované v rámci 1% pri nepretržitom zaťažení, čo je oveľa lepšie ako predĺženie 3-5% v tradičných prenosových pásoch. Testovacie údaje o určitej značke ukázali, že po 1 000 hodinách nepretržitej prevádzky sa jej dĺžka zmenila iba o 0,8 mm/m.
- Ultra vysoká pevnosť v ťahu (do 300 N/mm²)
Dosiahnite pomocou nasledujúcich technologických inovácií:
Výber materiálu: polyesterové vlákno s nízkym predĺžením s vysokou pevnosťou (napríklad HMLS)
Výrobný proces: presne regulujte vulkanizáciu teploty (150 ± 2 ℃) a čas
Štrukturálna optimalizácia: Dizajn viacvrstvového výstuže, rovnomernejšie rozdelenie stresu
Skutočné testy ukazujú, že 20 mm široký plochý pás dokáže vydržať ťahovú silu 6000N, čo je ekvivalentné zaveseniu 300 kg ťažkých predmetov bez deformácie a zlomenia.
- Vynikajúca prevádzková stabilita
Kľúčové inovácie:
Štruktúra bezšvíkovej kruhu: eliminuje vibračné zdroje v kĺboch
Technológia dynamickej vyváženia: Po roku 2000 ot./min
Presný návrh uhla: Zvýšte kontaktnú plochu s kladkou o 30%
Podľa skutočných údajov z továrne tesárskeho strojového zariadenia po výmene prstencového plochého pásu radiálny skok vretena klesol z 0,1 mm na 0,02 mm a drsnosť povrchu obrobku sa zlepšila o 20%.
Prostredníctvom trojitej ochrany:
Vrstva odolná voči opotrebeniu: Na povrch sa pridávajú častice karbidu kremíka a odolnosť proti opotrebeniu sa zvyšuje o 5-krát
Proti starnutiu: Gumová receptúra obsahuje antioxidanty a UV absorbéry
Zafarbenie proti naleju: Špeciálne povrchové ošetrenie, aby sa zabránilo prilepeniu lepidla dreva
Skutočné prípady ukazujú, že za rovnakých pracovných podmienok môže služba prstencového plochého pásu dosiahnuť 3-5-násobok tradičného trojuholníkového pásu.
Sprievodca výberom a údržbou
Kľúčové body pre výber:
Porovnávanie energie: 25 mm šírka pásma na každých 10 kW energie
Rýchlostný koeficient: lineárna rýchlosť> 25m/s je potrebné zvoliť zosilnený typ
Prispôsobenie životného prostredia: Vyberte anti-lemálny vzorec vo vlhkých prostrediach
Inštalačné špecifikácie:
Ovládanie napätia: Na nastavenie na 2 až 3% predĺženie použite špeciálny merač napätia
Presnosť centrovania: laserové centrovanie nástroja zaisťuje odchýlku <0,1 mm/m
Spustený program: Beh 4 hodiny bez načítania a potom načítania
Návrhy údržby:
Skontrolujte opotrebenie každý mesiac (hĺbka <1 mm)
Vyčistite sloty kladky každý štvrťrok
Vyhnite sa kontaktu s organickými rozpúšťadlami
